JXd88系列隔爆型防爆接線箱

●   機箱帶認證

●    隔爆型端子接線箱

●    高質量不銹鋼或碳鋼

標準供貨范圍

 空接線箱:機箱,箱蓋,硅密封條和外部接地裝置

 端子接線箱:根據設計,提供箱蓋,硅密封條,

             外部接地,導軌,內部接地裝置,接線端子,

             防爆電纜密封接頭

1.使用環境(Work Environment

a.    適用于爆炸性混合氣體環境:Ⅱ類1區、2區

    Suitable for  explosive mixture gas environment: classification II ,zone 1、zone  2

b.   適用于ⅡA,ⅡB爆炸性氣體環境

       Suitable for  explosive mixture gas environment II A,II  B

c.    溫度組別:T1-T6

  Temperature classes:T1-T6

2.產品特點(Production Character

a.材質:不銹鋼或碳鋼,氬保護精密焊接成型

   Material: SS or CS,  precision welding protected by argon

b.表面處理:噴涂或化學處理·

   Surface treatment: coating or chemical  treatment

c.進出線方式:配防爆電纜填料函或電纜接頭

   Inlet and outlet: explosion-proof  cable gland

d.進出線的方向及規格可按用戶要求設計

   Inlet and outlet  shall be designed in the direction and size according to the client

3.型號含義(Model definition)




例:JXd88-35*20*12/M20*14(F)+M40*2(F)/27

 說明:隔爆型防爆接線箱,尺寸為350*200*120mm,有14個M20內螺紋電纜引入孔,2個M40內螺紋電纜引入孔,內置27片端子。

 Example: Jxd88-35*20*12/ M20*14(F)+M40*2(F)-27

 Note:</strong> flameproof junction box, size is 350*200*120mm,  M20 holes with inner thread: 14 pcs, M40 holes with inner thread: 2 pcs, terminal: 27 pcs..

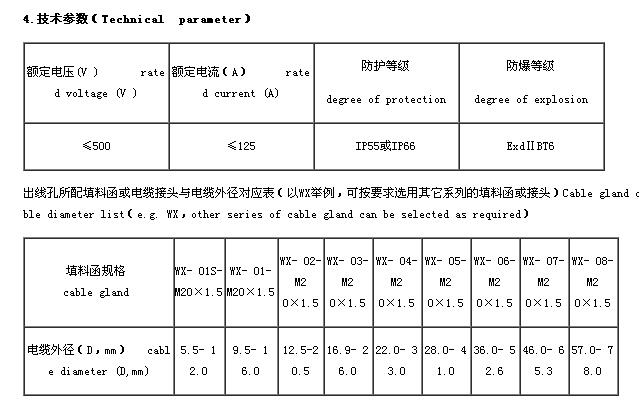

4.技術參數(Technical  parameter


 額定電壓(V )       rated voltage (V )

 額定電流(A)      rated current (A)

防護等級

degree of protection

防爆等級

degree of explosion

≤500

≤125

IP55或IP66

ExdⅡBT6


 出線孔所配填料函或電纜接頭與電纜外徑對應表(以WX舉例,可按要求選用其它系列的填料函或接頭)Cable gland of outlet diameter and cable diameter list(e.g. WX,other series of cable gland can be selected as required)


       填料函規格        cable gland

WX- 01S- M20×1.5

WX- 01- M20×1.5

WX- 02- M20×1.5

WX- 03- M20×1.5

WX- 04- M20×1.5

WX- 05- M20×1.5

WX- 06- M20×1.5

WX- 07- M20×1.5

WX- 08- M20×1.5

 電纜外徑(D,mm)   cable diameter (D,mm)

5.5- 12.0

9.5- 16.0

12.5-20.5

16.9- 26.0

22.0- 33.0

28.0- 41.0

36.0- 52.6

46.0- 65.3

57.0- 78.0

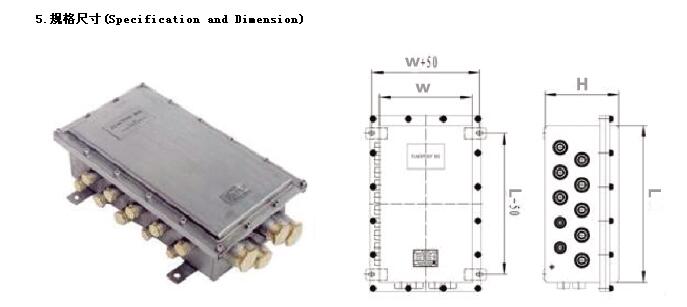

5.規格尺寸(Specification and Dimension)





序號

No

型號

Model

B(mm)

H(mm)

D(mm)

 常規口徑規格、數量   CALIBER AND NUMBER

端子數(個)  TERMINAL

1

Jxd88-15*15*10/M20*4/10

150

150

100

4- M20

10

2

Jxd88-20*20*12/ M 20*7/18

200

200

120

7- M20

18

3

Jxd88-30*20*12/ M 20*11/30

300

200

120

11- M20

30

4

Jxd88-38*22*12/ M 20*14/45

380

220

120

14- M20

45

5

Jxd88-40*22*12/ M 20*15/50

400

220

120

15- M20

50

6

Jxd88-45*22*12/ M 20*17/60

450

220

120

17- M20

60

7

Jxd88-50*22*12/ M 20*19/65

500

220

120

19- M20

65

8

Jxd88-55*22*12/ M 20*21/75

550

220

120

21- M20

75

9

Jxd88-60*30*12/ M 20*23/80

600

300

120

23- M20

80

10

Jxd88-75*30*12/ M 20*27/100

750

300

120

27- M20

100

11

Jxd88-50*46*19/ M 20*32/120

500

460

190

32- M20

120


注:外形尺寸可根據用戶需求定做。表中端子數按UK3N計算,每片厚度5.2mm。

 Note: Dimension is designed as  request. Terminal is UK3N, thickness is 5.2mm/piece.
